Cánh tản nhiệt là các tấm kim loại mỏng có cấu tạo dạng cánh, được thiết kế để tăng diện tích bề mặt tiếp xúc với không khí nhằm tản nhiệt từ nguồn nóng ra môi trường. Cánh tản nhiệt hoạt động dựa trên nguyên lý truyền nhiệt dẫn và đối lưu, giúp hạ nhiệt độ của các thiết bị như nồi hơi, lò sấy, hệ thống sưởi và các ứng dụng công nghiệp khác.

Cánh tản nhiệt là gì?

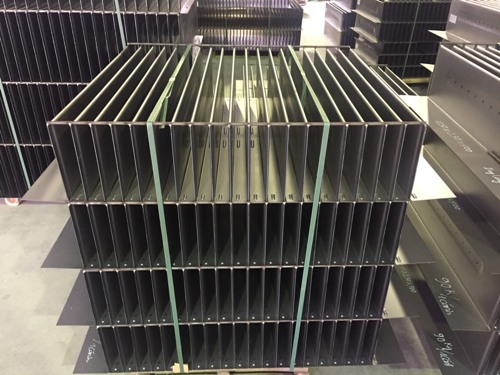

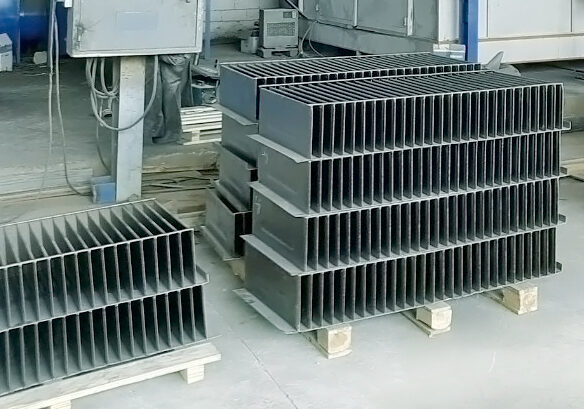

Cánh tản nhiệt là một loại linh kiện hoặc bộ phận cơ khí có cấu tạo gồm nhiều tấm mỏng xếp song song, được làm từ các vật liệu có độ dẫn nhiệt cao như nhôm, đồng, kẽm hoặc inox. Chức năng chính của cánh tản nhiệt là tăng cường khả năng thoát nhiệt từ bề mặt nguồn nhiệt sang môi trường xung quanh thông qua hiện tượng dẫn nhiệt và đối lưu không khí.

Trong các hệ thống công nghiệp hiện đại, cánh tản nhiệt được sử dụng rộng rãi trong các ứng dụng như nồi hơi công nghiệp, lò sấy nông-lâm sản, hệ thống sưởi ấm, và các thiết bị trao đổi nhiệt. Việc thiết kế và lựa chọn cánh tản nhiệt phù hợp ảnh hưởng trực tiếp đến hiệu suất vận hành và tuổi thọ của toàn bộ hệ thống.

>>>Xem thêm: Các sản phẩm ống tản nhiệt chất lượng tại Nam Phát.

Cấu tạo và nguyên lý hoạt động

Cánh tản nhiệt thường bao gồm hai phần chính: phần lõi ống đúc (thường làm bằng thép hợp kim SA179, A106) và phần cánh được ép hoặc đúc liền kề. Phần ống đúc bên trong có chức năng dẫn môi chất nóng, trong khi phần cánh bên ngoài làm nhiệm vụ tản nhiệt ra môi trường.

Nguyên lý hoạt động dựa trên ba cơ chế truyền nhiệt: dẫn nhiệt (conduction) từ nguồn nhiệt vào cánh, đối lưu (convection) khi không khí di chuyển qua các khe cánh, và bức xạ (radiation) từ bề mặt cánh. Thiết kế các thông số như chiều cao cánh (thường 12mm), bước cánh (thường 5mm), độ dày cánh (thường 0.5mm) ảnh hưởng trực tiếp đến hiệu suất tản nhiệt tổng thể.

>>>Xem thêm: Các dịch vụ chuyên nghiệp về ống tản nhiệt Nam Phát

Lợi ích và tầm quan trọng của cánh tản nhiệt

Trong bối cảnh các ngành công nghiệp ngày càng đòi hỏi hiệu suất vận hành cao và tiết kiệm năng lượng, cánh tản nhiệt đóng vai trò then chốt trong việc đảm bảo sự ổn định nhiệt cho máy móc. Việc kiểm soát nhiệt độ hiệu quả không chỉ giúp kéo dài tuổi thọ thiết bị mà còn giảm thiểu chi phí bảo trì và tiêu hao năng lượng đáng kể.

Các hệ thống tản nhiệt được thiết kế tối ưu có thể giảm đến 30-40% chi phí năng lượng so với các giải pháp làm mát truyền thống, đồng thời nâng cao năng suất vận hành và giảm thời gian dừng máy do quá nhiệt.

Vai trò trong hệ thống làm mát

Cánh tản nhiệt là thành phần cốt lõi trong hầu hết các hệ thống trao đổi nhiệt công nghiệp, bao gồm dàn ngưng (condenser), dàn bay hơi (evaporator), calorifer, và các bộ trao đổi nhiệt khí-lỏng. Trong các hệ thống nồi hơi và lò sấy, cánh tản nhiệt giúp truyền nhiệt từ khói thải hoặc dầu nóng sang không khí cần sấy, đảm bảo hiệu suất truyền nhiệt cao nhất.

Khả năng tản nhiệt nhanh chóng và đồng đều của cánh giúp duy trì nhiệt độ vận hành ổn định, ngăn ngừa hiện tượng quá nhiệt cục bộ có thể gây hư hỏng thiết bị hoặc giảm chất lượng sản phẩm. Đặc biệt trong các ứng dụng nông-lâm sản, nhiệt độ sấy ổn định là yếu tố quyết định đến chất lượng và giá trị sản phẩm cuối cùng.

Ưu điểm khi sử dụng cánh tản nhiệt

• Tăng diện tích bề mặt trao đổi nhiệt lên nhiều lần so với bề mặt phẳng thông thường, nâng cao hiệu suất tản nhiệt đáng kể
• Giảm chi phí vận hành thông qua việc tiết kiệm năng lượng và giảm tần suất bảo trì thiết bị
• Đa dạng về vật liệu và kích thước, cho phép tùy chỉnh theo yêu cầu cụ thể của từng ứng dụng công nghiệp
• Độ bền cao, khả năng chống ăn mòn tốt khi được lựa chọn vật liệu phù hợp với điều kiện môi trường làm việc
• Dễ dàng lắp đặt, thay thế và bảo dưỡng trong quá trình vận hành hệ thống
• Tuổi thọ dài, hoạt động ổn định trong điều kiện nhiệt độ và áp suất cao

Phân loại cánh tản nhiệt

Việc phân loại cánh tản nhiệt giúp người dùng dễ dàng lựa chọn sản phẩm phù hợp với nhu cầu sử dụng cụ thể. Cánh tản nhiệt được phân loại theo nhiều tiêu chí khác nhau, trong đó hai tiêu chí phổ biến nhất là dựa trên vật liệu chế tạo và dựa trên phương pháp sản xuất thiết kế.

Mỗi loại cánh tản nhiệt có những ưu nhược điểm riêng, phù hợp với các điều kiện vận hành và yêu cầu kỹ thuật khác nhau. Việc hiểu rõ đặc tính của từng loại sẽ giúp tối ưu hóa hiệu suất và chi phí đầu tư cho hệ thống tản nhiệt.

Phân loại theo chất liệu

Phân loại theo thiết kế

Tiêu chí lựa chọn cánh tản nhiệt

• Hệ số dẫn nhiệt của vật liệu: Vật liệu có độ dẫn nhiệt cao hơn sẽ truyền nhiệt nhanh hơn, tuy nhiên cần cân bằng với yếu tố chi phí và điều kiện môi trường
• Diện tích bề mặt tản nhiệt: Tổng diện tích bề mặt cánh cần đủ lớn để đáp ứng công suất tản nhiệt yêu cầu của hệ thống
• Điều kiện dòng không khí: Xác định rõ hệ thống làm mát tự nhiên hay cưỡng bức để thiết kế khoảng cách và góc cánh phù hợp
• Nhiệt độ và áp suất vận hành: Đảm bảo sản phẩm chịu được điều kiện khắc nghiệt nhất trong quá trình hoạt động
• Khả năng chống ăn mòn: Lựa chọn vật liệu và lớp phủ bề mặt phù hợp với môi trường làm việc (hóa chất, nước biển, nhiệt độ cao)
• Kích thước và không gian lắp đặt: Cánh tản nhiệt có độ dài tùy chỉnh từ 1-6m theo yêu cầu, cần đo đạc chính xác trước khi đặt hàng

Ứng dụng phù hợp với từng loại cánh tản nhiệt

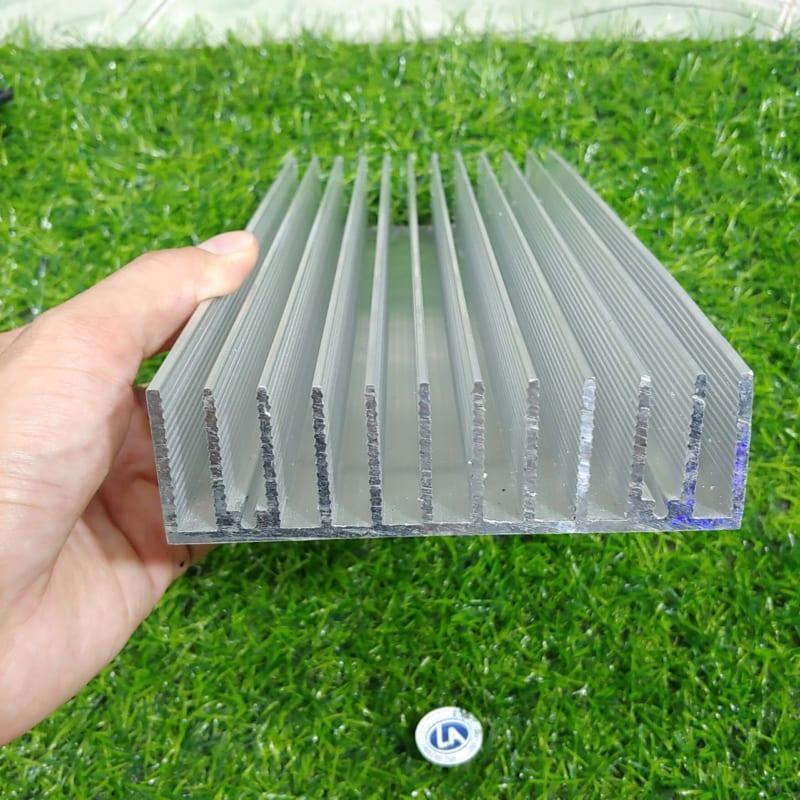

• Cánh tản nhiệt nhôm: Phù hợp với nồi hơi, lò sấy nông-lâm sản, hệ thống sưởi công nghiệp, nơi cần tản nhiệt hiệu quả với chi phí hợp lý
• Cánh tản nhiệt kẽm: Thích hợp cho các hệ thống thông gió, làm mát không khí, và môi trường có độ ẩm cao
• Ống tản nhiệt đồng: Ứng dụng trong điện tử công suất, thiết bị viễn thông, và các hệ thống đòi hỏi phản ứng nhiệt nhanh
• Ống tản nhiệt inox: Lý tưởng cho nhà máy hóa chất, chế biến thực phẩm, dược phẩm nơi yêu cầu vệ sinh và chống ăn mòn nghiêm ngặt
• Hệ thống Calorifer: Giải pháp trao đổi nhiệt tổng thể cho các công trình xây dựng, hệ thống sưởi trung tâm với hiệu suất cao và chi phí vận hành thấp
